روبوت نقل بديلي ميكانيكي ثلاثي الأبعاد: تحليل مقارن بين نوعين مختلفين من المعدات
مقدمة
مع تزايد ندرة موارد الأراضي الحضرية، أصبحت المرائب الميكانيكية الذكية متعددة الطوابق الحل الأساسي لتوسيع مساحات وقوف السيارات في المناطق التجارية والمجمعات السكنية ومحطات النقل العام. وباعتبارها وحدة التنفيذ الأساسية للمرائب متعددة الطوابق، فإن استقرار تشغيل وكفاءة التخزين والاسترجاع والتوافق والسلامة لمعدات نقل المركبات تحدد بشكل مباشر قدرة التشغيل الشاملة وتجربة الاستخدام للمرائب.
ناقل الأسنان القابلة للتمدد للمرائب الميكانيكية متعددة الطوابق الموصوف في هذه المقالة هو معدات نقل مركبات متخصصة تم تطويرها خصيصًا لأنواع مختلفة من المرائب الذكية متعددة الطوابق وأنظمة وقوف السيارات المتحركة الأفقية. تتخلى عن وضع النقل التقليدي بلوحة المنصة، وتستخدم تقنية التبادل بأسنان مشطية قابلة للتمدد بدون لوحة، ويمكنها إكمال الحركات الأساسية مثل النقل الأفقي للسيارة، والمحاذاة الرأسية، والتخزين والاسترجاع الدقيق للمركبات في المواقع. فيما يلي، سيتم تحليل تفاصيل التصميم الكهربائي الدقيق بعمق بالاقتران مع سيناريوهات الاستخدام الكاملة للمعدات، وشرح القيمة العملية والمزايا التقنية للمنتج من جميع الجوانب.
مقارنة بطرق النقل التقليدية، تتركز المزايا الأساسية لناقل الأسنان القابلة للتمدد في ثلاثة أبعاد: التوافق العالي، والاستقرار العالي، والسلامة العالية. يعتمد المنتج تصميمًا هيكليًا خفيف الوزن ومضغوطًا، يمكنه التكيف مع المركبات المدنية ذات قواعد العجلات المختلفة وارتفاعات الخلوص الأرضي، متجاوزًا قيود أنواع المركبات للمعدات التقليدية. بفضل نظام التحكم الكهربائي المتطور، يتم تحقيق بداية وتوقف سلسة بسرعة منخفضة، ونقل مستقر بسرعة عالية، مما يحسن بشكل كبير كفاءة تخزين واسترجاع المركبات في المرآب. مزود بآلية حماية أمان كهربائية كاملة، يمكنه التكيف مع ظروف التشغيل المعقدة للمرآب مثل الرطوبة والغبار والتشغيل المستمر لفترات طويلة. في الوقت نفسه، يقلل تصميم التخطيط الكهربائي المعياري بشكل كبير من احتمالية أعطال المعدات وصعوبة الصيانة اللاحقة.
يمكن تقسيم ناقلات الأسنان القابلة للتمدد المستخدمة حاليًا إلى نوعين وفقًا لطريقة قيادتها: نوع يعمل بمحرك عادي، ونوع يعمل بمحرك سيرفو. لا يوجد فرق في مبدأ التشغيل بينهما، ولكن هناك اختلافات كبيرة في التصميم الميكانيكي والتصميم الكهربائي للتحكم.

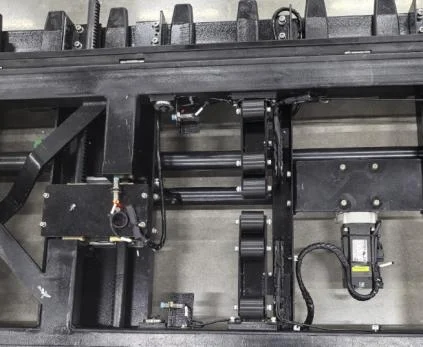

أسنان تمدد سيرفو

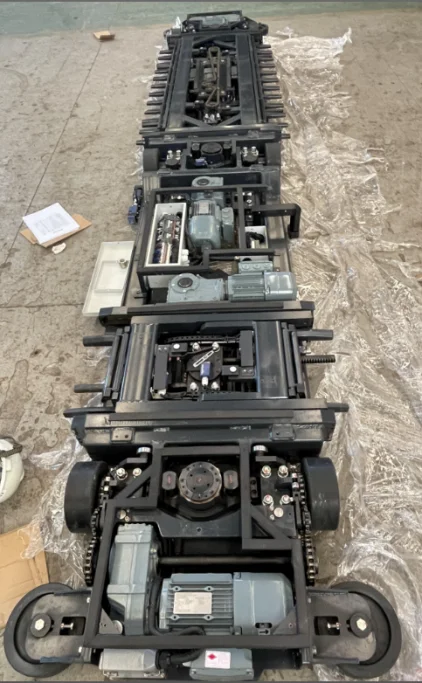

أسنان تمدد محرك ثلاثي الأطوار

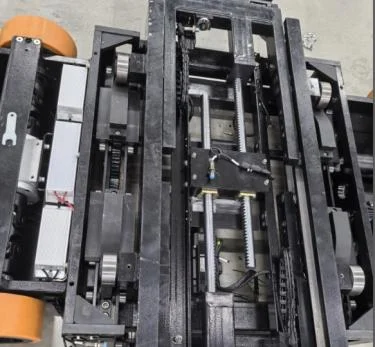

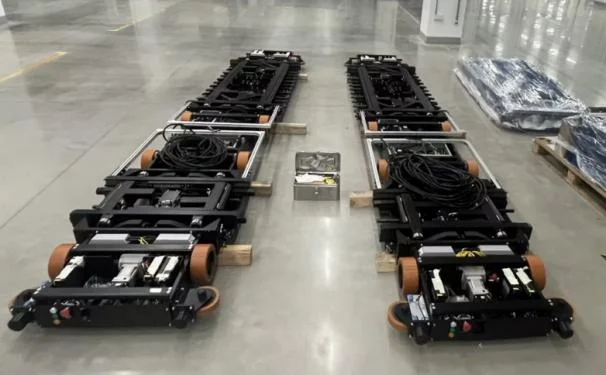

كما يتضح من الشكل أعلاه، فإن الهيكل والتخطيط الكهربائي مختلفان تمامًا. فيما يلي، سيتم تحليل الاختلافات بينهما بالتفصيل من المنظور الكهربائي، مع التركيز على نقاط التصميم الكهربائي لناقل التحكم بالسيرفو.
تفاصيل التصميم الكهربائي بعمق
1. مبدأ الكشف
مبدأ الكشف لكلا الناقلين هو نفسه بشكل أساسي، ولكن نظرًا للاختلافات في التصميم الميكانيكي، فإن طرق الكشف تختلف بشكل كبير.
1-1. تصميم مستشعر التحديد

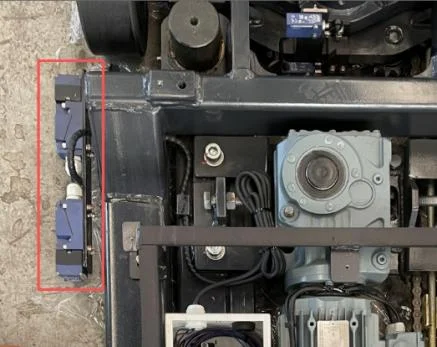

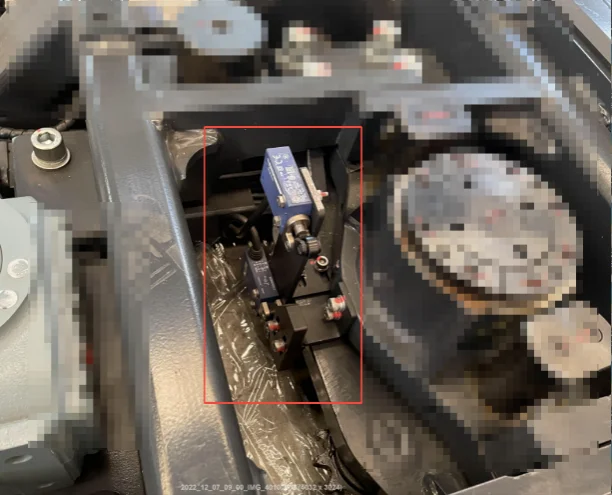

يستخدم أحد الناقلين مفتاحًا مغناطيسيًا، والآخر يستخدم مفتاح انعكاس مرآة.
تعتمد كلتا الطريقتين على المستشعر للعثور على كتلة التحديد لتحديد الموضع.
1-2. كشف استرداد الأسنان القابلة للتمدد

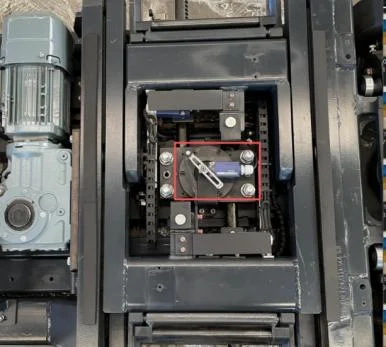

مفاتيح استرداد الأسنان القابلة للتمدد الأمامية والخلفية لإصدار المحرك ثلاثي الأطوار

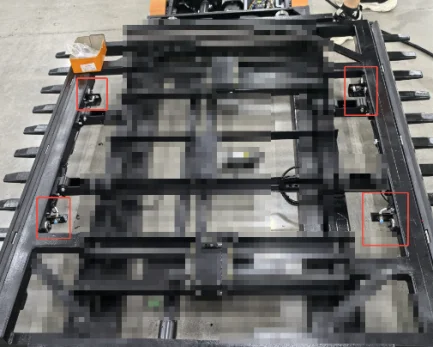

مستشعرات استرداد الأسنان القابلة للتمدد الأمامية والخلفية لإصدار محرك السيرفو
طريقة كشف استرداد الأسنان القابلة للتمدد هي نفسها، وكلها تعتمد على كشف موضع إطار المشط نفسه لتشغيل المفتاح.
1-3. كشف تمدد الأسنان القابلة للتمدد
مفاتيح تمدد الأسنان القابلة للتمدد الأمامية والخلفية لإصدار محرك السيرفو
تمدد الأسنان القابلة للتمدد الأمامية والخلفية في الوضع النهائي لإصدار المحرك ثلاثي الأطوار

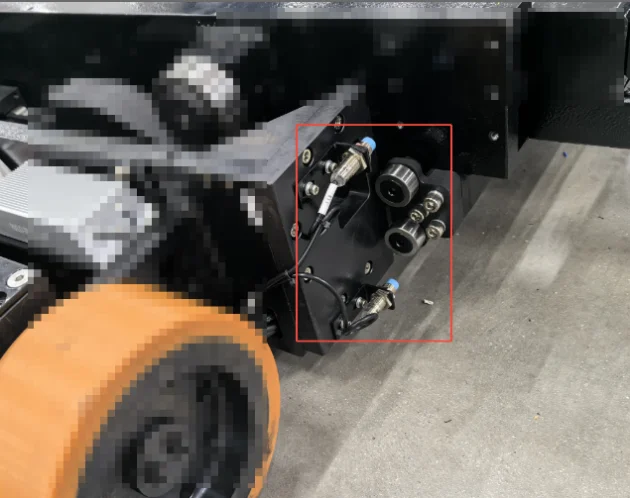

طريقة كشف الوصول إلى الوضع النهائي لكلا الجهازين هي نفسها، المبدأ هو أنه بعد أن تلمس اللوحة القابلة للتمدد عجلة السيارة، يتم استشعار إشارة تشغيل المستشعر.
1-4. كشف وضع الرفع لأعلى/أسفل

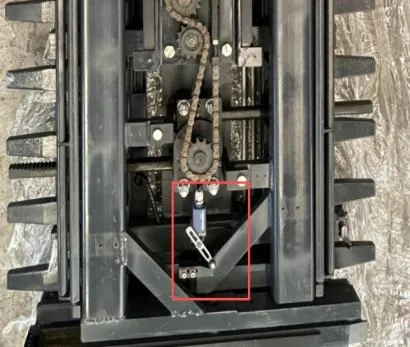

طريقة كشف الوضع النهائي للرفع لكلا الجهازين هي نفسها بشكل أساسي، المفتاح ثابت، ويتم تحديد ما إذا كان الرفع قد اكتمل عن طريق كشف موضع الوصول للرفع.
2. نظام التحكم الكهربائي
2-1. تصميم نظام الأجهزة للتحكم الكهربائي
يتبنى جهاز السيرفو هندسة كهربائية موزعة ومعيارية. يتكون نظام التحكم الكامل من خمس وحدات رئيسية: وحدة التحكم PLC الرئيسية، وحدة محرك السيرفو، وحدة كشف الاستشعار، وحدة تنفيذ التمدد، ووحدة التفاعل الاتصالي. تعمل كل وحدة بشكل مستقل ولكن بتنسيق متكامل. المزايا البارزة للتصميم المعياري هي: من ناحية، تكون توصيلات الدو الكهربائية منتظمة، ومناطق الخطوط مفصولة بوضوح، وفصل الدوائر القوية والضعيفة يمنع بشكل فعال التداخل المتقاطع بين الخطوط، مما يقلل من احتمالية حدوث دوائر قصيرة أو تسرب. في الوقت نفسه، يتوافق تصميم الواجهة الكهربائية الموحدة تمامًا مع أنظمة التحكم السائدة للمرائب متعددة الطوابق في السوق، مما يوفر توافقية قوية.

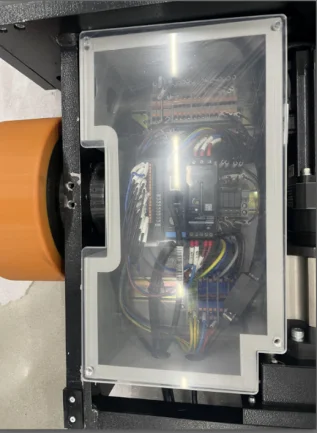

تصميم غطاء شفاف مقاوم للغبار يسمح بمراقبة الداخل دون فتح الغطاء، مما يزيد من سهولة الصيانة قدر الإمكان. يتم عزل صندوق التحكم عند نقاط التثبيت باستخدام وسادات مطاطية، مما يمتص معظم الاهتزازات الناتجة عن تشغيل الجهاز. بالإضافة إلى ذلك، تستخدم جميع أطراف التوصيل الضغط الزنبركي، مما يمنع مشكلة ارتخاء التوصيلات بسبب الاهتزاز.
يحتوي الناقل على نظام تحكم كامل داخليًا، لذا يمكن أن يوجد ناقل السيرفو كمنتج قياسي، فقط يحتاج إلى تزويده بالطاقة ثلاثية الأطوار، ويمكن التحكم في الحركات عبر الاتصالات اللاسلكية.

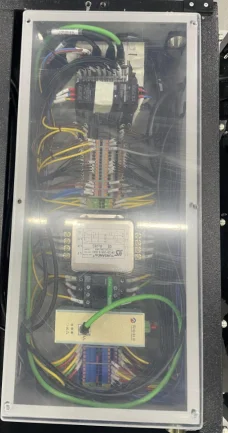

في صندوق الكهرباء لناقل المحرك ثلاثي الأطوار، يتم تكوين فقط قواطع الاتصال وأطراف التوصيل. بسبب محدودية المساحة، لا يمكن دمج نظام التحكم داخل الناقل، ويجب إخراج إشارات الجهاز والتحكم إلى الخارج للتحكم. لذلك، يحتاج هذا الناقل إلى توصيل كابلين: واحد للتحكم في نظام الطاقة القوية لإخراج المحرك، والآخر لكابل جمع إشارات التحكم لجميع مستشعرات الناقل. يحتوي كلا الكابلين على عدد كبير من الأسلاك، ويتطلبان خارجيًا بكرتين زنبركيتين للف ومد الكابلات. من حيث التكلفة الإجمالية واستقرار الجهاز، فإن هذا ليس بنفس كفاءة إصدار السيرفو.
2-2. تصميم نظام التحكم الكهربائي
تم تجهيز الجهاز بدائرة تحكم منطقية ذكية عالية الدقة، تعتمد على نظام التحكم الأساسي PLC، إلى جانب خوارزمية تحكم مغلقة لمحرك السيرفو، لتحقيق تحكم دقيق في جميع العمليات: الحركة، التمدد، المحاذاة، والتسليم. يحتوي نظام التحكم على منطق تكيف ذاتي مدمج، يمكنه ضبط مسار تمدد الأسنان ومسار الحركة تلقائيًا بناءً على وزن السيارة وقاعدة العجلات وانحراف موضع الوقوف، مما يحقق تسليمًا دقيقًا للسيارة دون انحراف. في الوقت نفسه، تدمج الدائرة وظيفة الفحص الذاتي للأعطال والتغذية الراجعة الذكية. أثناء تشغيل الجهاز، يتم الكشف في الوقت الفعلي عن حالة الخطوط وبيانات المستشعرات وظروف المحرك. بمجرد حدوث خلل، يتم تشغيل إنذار صوتي وضوئي فورًا وتسجيل رمز الخطأ، مع رفعه إلى نظام التحكم المركزي للمرآب، مما يسهل على فريق الصيانة تحديد الأعطال بسرعة. بالإضافة إلى ذلك، يدعم وظائف مثل البدء والإيقاف التلقائي، الرفع المتزامن، والجدولة الذكية، ويمكنه التكيف مع العمل التعاوني متعدد الأجهزة، مما يحسن بشكل كبير كفاءة التخزين والاسترجاع الكلية للمرآب.
مقارنة بنظام التحكم بالسيرفو، يعتمد التحكم التقليدي بالمحرك ثلاثي الأطوار على محول التردد. التحكم بمحول التردد أقل دقة بكثير في تحقيق التحديد الدقيق مقارنة بنظام السيرفو، كما أن سرعة استجابة المحرك مختلفة بشكل واضح. يؤدي هذان الاختلافان الرئيسيان إلى فرق واضح في سرعة تخزين واسترجاع السيارة؛ نظام السيرفو أسرع بنسبة 30% من نظام المحرك ثلاثي الأطوار.
ومع ذلك، فإن المحرك ثلاثي الأطوار التقليدي ليس بدون مزايا. نظرًا لأنه يستخدم محركًا عاديًا، فهو لا يتطلب بيئة تشغيل عالية، ويعمل بشكل مستقر في ظروف الرطوبة العالية والحرارة العالية والاهتزاز. كما أنه لا يعتمد على الاتصالات للتحكم فيه، مما يستبعد تمامًا أي تأخير أو عدم القدرة على التحكم بسبب سرعة الاتصال أو أعطاله. عادةً ما يتم استخدام الناقل مع عربة نقل أفقية، ويتم استخدام PLC واحد للتحكم في كل من العربة والناقل، مما يجعل التفاعل الداخلي للبيانات أكثر توقيتًا واستقرارًا وتحكمًا.
خلاصة ونهاية
ما سبق هو تحليل ومقارنة للهيكلين المختلفين لناقل الأسنان القابلة للتمدد. كمكون أساسي للمرائب متعددة الطوابق، لكل من الناقلين مزاياه وعيوبه، ويجب اختيارهما وفقًا للمشاريع المختلفة. في المستقبل، مع استمرار تطور صناعة مواقف السيارات الذكية، سيواصل المنتج تحسين التحكم الكهربائي الذكي وتقنيات توفير الطاقة، ليتكيف مع المزيد من سيناريوهات مواقف السيارات الذكية والمكثفة، ويوفر دعمًا أساسيًا للمعدات لتحسين كفاءة النقل الثابت الحضري وتوسيع المساحة.
